產品詳情

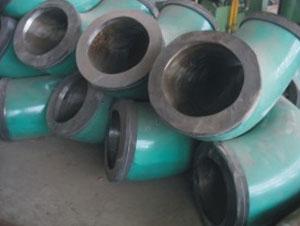

高壓彎頭:管道安裝中常用的一種連接用管件,用于管道拐彎處的連接.其他名稱:90度彎頭、直角彎、愛而彎等.用途:連接兩根公稱通徑相同的管子,使管路作角度轉彎。以材質劃分碳鋼彎頭,鑄鋼彎頭,合金鋼彎頭,不銹鋼彎頭,銅彎頭,鋁合金彎頭等. 以制作方法劃分可分為推制彎頭、高壓彎頭、沖壓彎頭、鍛制彎頭、鑄造彎頭等.以制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等
高壓彎頭的型號:
公稱通徑 | 端部外徑 | 中心至端面尺寸 | 中心至中心尺寸 | 北面至端面尺寸 | |||||
45°彎頭 | 90°彎頭 | 180°彎頭 | 180°彎頭 | ||||||
A系列 | B系列 | 長半徑 | 長半徑 | 短半徑 | 長半徑 | 短半徑 | 長半徑 | 短半徑 | |
15 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
20 | 26.9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
25 | 33.7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
32 | 42.4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
40 | 48.3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 81 |
50 | 60.3 | 57 | 32 | 76 | 51 | 152 | 02 | 106 | 100 |
65 | 76.1(73) | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 121 |
80 | 88.9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 159 |
100 | 114.3 | 108 | 63 | 152 | 02 | 305 | 203 | 210 | 197 |
125 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 237 |
150 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 313 |
200 | 219.1 | 219 | 126 | 305 | 203 | 60 | 406 | 414 | 391 |
250 | 273.0 | 273 | 158 | 381 | 254 | 762 | 508 | 518 | 467 |
300 | 323.9 | 325 | 189 | 457 | 305 | 914 | 610 | 619 | 533 |
350 | 355.6 | 377 | 221 | 533 | 356 | 1067 | 711 | 711 | 610 |
400 | 406.4 | 426 | 253 | 610 | 406 | 1219 | 813 | 813 | 686 |
450 | 457.0 | 478 | 284 | 686 | 457 | 172 | 914 | 914 | 762 |
500 | 508.0 | 529 | 316 | 762 | 508 | 1524 | 1016 | 1016 | |
550 | 559.0 | - | 343 | 838 | 559 | ||||
600 | 610.0 | 630 | 381 | 914 | 610 | ||||
650 | 660.0 | - | 405 | 991 | 660 | ||||
700 | 711.0 | 720 | 438 | 1067 | 711 | ||||
750 | 762.0 | 820 | 470 | 1143 | 762 | ||||
800 | 813.0 | - | 502 | 1219 | 812 | ||||
850 | 864.0 | 920 | 533 | 1295 | 864 | ||||
900 | 814.0 | 1020 | 565 | 1372 | 914 | ||||
1000 | 1016 | - | 632 | 1524 | 1016 | ||||
1050 | 1067 | 1120 | 663 | 1600 | 1067 | ||||
1100 | 1118 | 1220 | 694 | 1676 | 1118 | ||||
1200 | 1219 | - | 758 | 1829 | 1219 | ||||
1300 | 121 | - | 821 | 1981 | 1321 | ||||
1400 | 1420 | - | 883 | 2134 | 1420 | ||||
1500 | 1524 | - | 947 | 2286 | 1524 | ||||
1600 | 162 | - | 1010 | 2438 | 1620 | ||||
1700 | 1727 | - | 1073 | 2591 | 1727 | ||||
1800 | 1820 | - | 1137 | 2743 | 1827 | ||||
2000 | 2020 | - | 1263 | 3048 | 2032 |
